卧式拉力试验机的测力装置简介

文章来源:试验机厂家 作者:济南迈捷试验机 发布时间:2019-03-05 15:00:49 浏览次数:

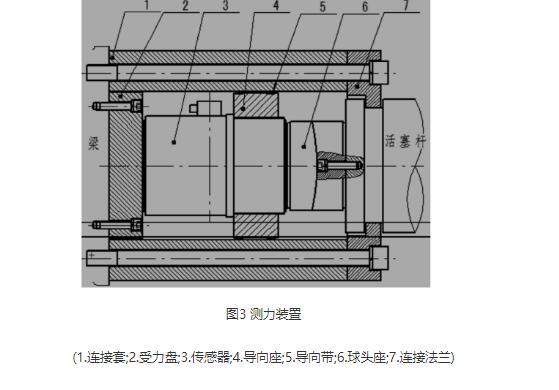

卧式拉力试验机测力装置的受力盘2用若干螺栓连接在拉力机小车梁的内侧;球头座6用螺栓连接在主油缸活塞杆的端面;导向座4上有两个导向带5;导向座4与传感器3用螺纹连接;把传感器3置入连接套孔中;两个半法兰7卡入活塞杆端的槽中用若干螺栓连接在拉力机小车梁的内侧。

卧式拉力试验机

1.卧式拉力试验机测力装置的主要部件

(1)压力传感器。利用压磁效应制造而成,具有精度高、重复性好、温漂小和抗过载能力强的特点。技术指标要求:额定负荷24MN;校准精度0.5%;非线性误差0.5%;零位温漂±100ppm/k;灵敏度温漂±100ppm/k;补偿至小误差使用范围20至80℃;允许连续使用大温度范围-40至90℃;滞环0.2%;重复性精度0.1%;压缩量0.05mm;不影响性能大过载量300%额定载荷;不破坏传感器大过载量500%额定载荷。

(2)受力盘。材质40Cr热处理至HB260-280,受压表面HRC40至42。

2.卧式拉力试验机测力装置的结构特点

传感器安装导向装置可使其在连接套的孔中小量平稳直线运动;活塞杆端的球头座可使传感器端面受力均匀;活塞杆端槽与两个半法兰轴向有小量间隙,小车向右换向时传感器迅速松开,测力装置示数可迅速到0,以免系统残余压力的影响。
