压力试验机调平性能的检定要求及方法

文章来源:试验机厂家 作者:济南迈捷试验机 发布时间:2018-11-13 15:55:16 浏览次数:

说起压力试验机,那我们就不得不说一下压力试验机的调平性能了,这一点对于试验机来说是很重要的,下面压力试验机厂家--迈捷为大家说一说压力试验机调平性能的检定要求及方法。

1.1 对压板和辅助压板(垫板)的要求

1)压板硬度应≥550HV30(HRC53);

2)压板的平面度≤0.03mm;

3)压板的粗糙度(Ra)应在0.4~3.2um之间;

4)压板上下表面的平行度应≤0.05mm;

5)辅助压板的厚度应≥23 mm。

1.2 调平性能测试装置

压力试验机

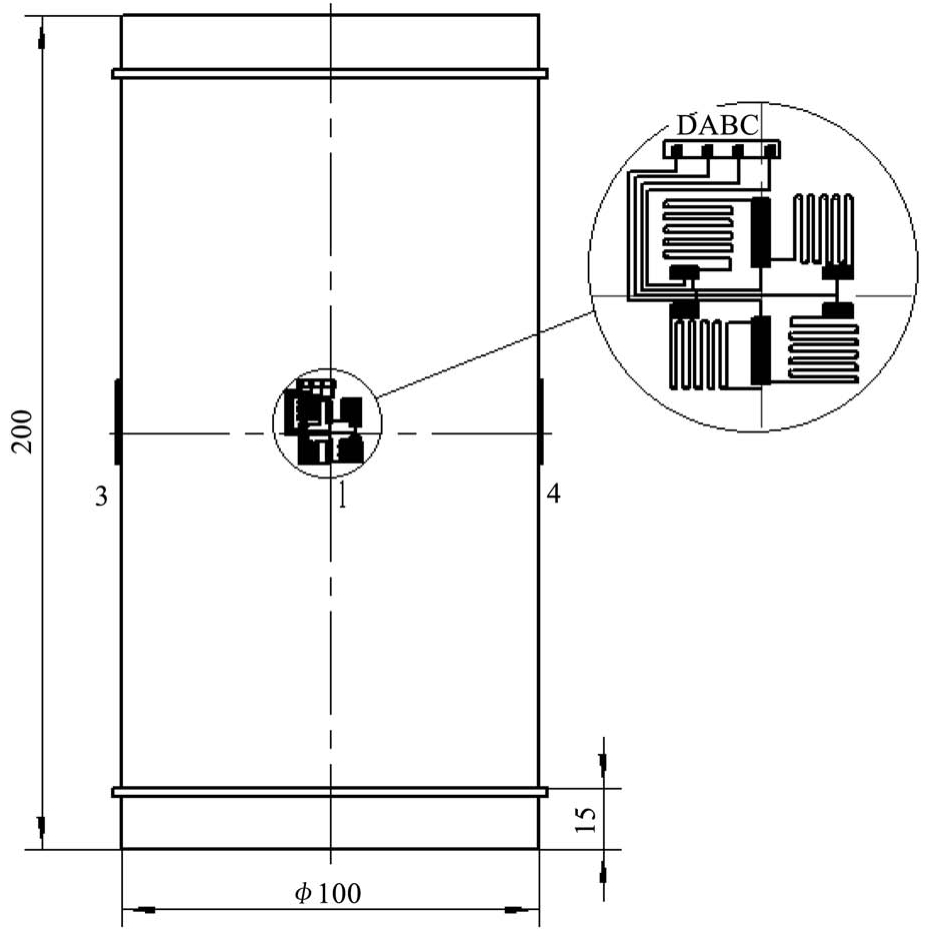

压力试验机调平性能测试需使用应变柱(The strain gauged column)。应变柱应为硬度至少为 370 HV 30 的镍铬合金钢圆柱,其直径为(100±1)mm,高度为(200±1)mm;其端部的平面度应≤ 0.03 mm;两端面的平行度公差应≤ 0.06 mm;圆柱同其中一个端面的垂直度≤ 0.03 mm;各端面的圆度≤ 0.02 mm;整个圆柱面的圆柱度≤ 0.04 mm。该应变柱需采用带有温度补偿的电阻式应变片来测量应变。4 个全桥均布于柱体中部圆柱面上。每个桥由两个测量轴向应变的应变片和两个测量圆周应变的应变片组成。每个桥都需要调整电平衡和温度平衡。

1.3 上压板自调平性能和压力试验机组件调平性能检定程序

将应变柱置于下压板中央或者一个 150 mm 边长的正方形辅助压板上,标出压板的 4 个方位为 A、B、C、D,标出应变柱的四组应变桥的位置为 1、2、3、4,如图所示。

压力试验机

调节应变柱与辅助位置压板的位置,使其各边与对应的另一边之间的间距差< 0.1 mm。调节压力试验机油缸位置,使应变柱同上压板的间距接近但≥ 5 mm,将上压板以 BD 为轴,向 A 方向倾斜至大行程或刚好碰到应变柱的上表面。轻轻地释放上压板,操作压力试验机让应变柱上行,将上压板找平。平缓地增加压力至 200 kN 并保载,读出 4 组应变桥的输出值。如果负荷超过了 200 kN 但没有超过 220 kN,此时不需要进行调节直到读完应变输出值。当超过 220 kN 时应该重新进行测试。4 个应变输出值分别用e1、e2、e3、e4表示,em 为其平均值。其中应变率(the strain ratio)为rn=(en-em)/em。

重复试验,分别将上压板以 BD 为轴,向 C 方向倾斜;将上压板以 AC 为轴,向 B 方向倾斜:将上压板以 AC 为轴,向 D 方向倾斜至大行程或刚好碰到应变柱的上表面。将获取的数据按照表1方式进行处理,从而获取上压板(球头)自调平性能和压力试验机组件调平性能表征参数。

上述内容便是迈捷通过一个试验为大家解说的压力试验机调平性能的检定要求及方法,大家对于压力试验机的调平性能应该也有所认知了吧,其实,液压全能试验机的调平性能的检定要求及方法也是如此,大家可以对照着进行。
