压力试验机各部分零部件的选择

文章来源:试验机厂家 作者:济南迈捷试验机 发布时间:2019-03-01 17:13:20 浏览次数:

1、动力选择

传统的压力试验机以液压为动力,响应速度慢,无法准确控制压板的速度和行程,且液压油容易泄露会造成试验样品污染。以步进电机为动力而步进电机往往会出现 (失步)现象,造成误差。交流伺服电机省去了离合器等部件,传动环节大大减少,驱动系统为闭环控制,驱动器可直接对电机编码器反馈信号进行采样,内部构成位置环和速度环,一般不会出现步进电机的丢步或过冲的现象,可以对压板速度和位移进行准确的控制。

压力试验机

式中F—工作阻力;V—大下压速度得Pw=0.004kW

压力试验机

比较市场上国内外伺服电机的性能、可靠度、品牌效应以及售后服务等条件,该压力机选择松下交流伺服电机。由以上计算结果所选交流伺服电机代号为:松下MAMA012P1。

压力试验机

2、其他主要零件的选择

(1)滚珠丝杠副

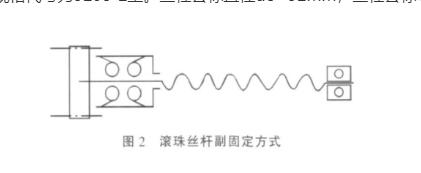

压力试验机为内循环方式,滚珠丝杆副采用D型预紧方式,安装方式为一端固定一端铰接的方式,如图2所示,丝杠选用济宁丝杠厂生产的内循环滚珠丝杠副规格代号为3208-2型。丝杠公称直径do=32mm,丝杠公称导程为5mm。

(2)减速器选择湖北行星传动设备有限公司生产的PL40型行星减速器,减速比为400。

(3)从该压力试验机结构简单、便于安装、准确度高三方面考虑,测力传感器选择上海聚人电子科技有限公司的RSQ03型称重传感器,该系统还带有超重报警系统。

(4)位移传感器选择常州纳微电子科技有限公司生产的NWDZ-L型磁致伸缩位移传感器,该传感器具有高分辨率、高精度、高稳定性、高可靠性、响应时间快、工作寿命长等优点。

以上选择的零部件通过分析和校核均满足该压力试验机的要求。
